鋼管の常識が変わる。

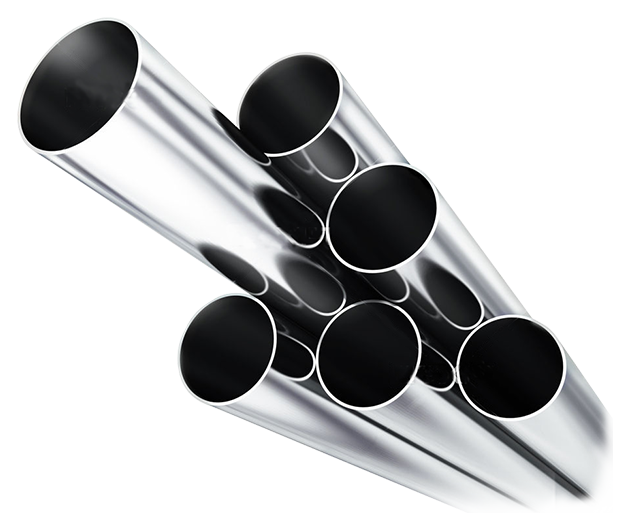

次世代建築設備用 フェライトステンレス配管
フェライトステンレス配管

開発背景
Background

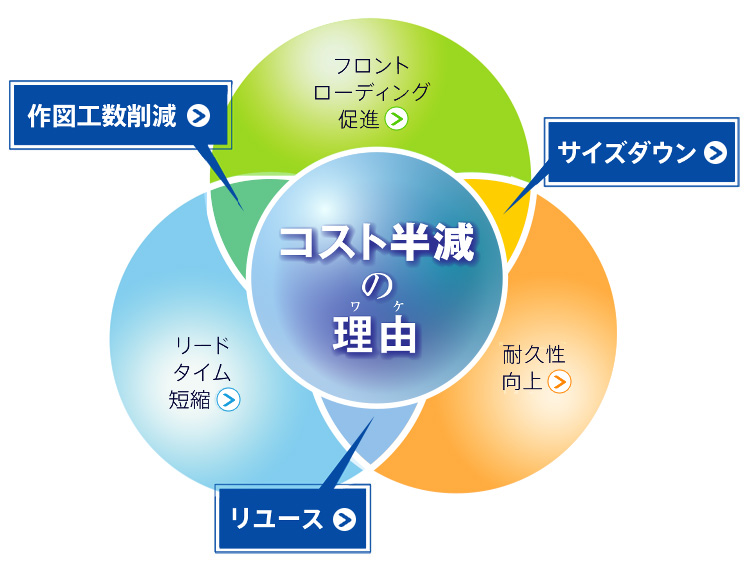

コスト半減の理由(ワケ)

配管の常識に革命を。

クルマの自動運転がすぐそこまで来ているのに、建築の世界は、未だ旧態依然としている。人材、建築資材、資源。様々なものが不足し始めている時代に、建築こそこれまでの常識から視点を変えてより良く変化するべきだと思う。私たちノーラエンジニアリングは、この思いを胸に刻みながら 10年以上をかけて建築に関わる様々な要素を、私たちの専門である配管の視点から見渡し、総合的に再構築しました。ノーラ独自のフェライトステンレス配管や、CFジョイントなどの製品群をベースに、最新の3Dキャドシステムを導入、汎用性の高い部分はモジュール化し、工数・経費削減、納期の短縮のみならず、安全性やこれまで不可能だった配管のリユースもかなりのレベルで実現しました。私たちノーラエンジニアリングがトータルソリューションとしてご提供できる価値は、これまでに実現できなかった、SDGsに寄与するグローバルな価値です。

ノーラエンジニアリングは、既存の技術を活かしつつ、革新的な製品や技術を無理なく融合させ、今までにない、しかし確かな価値を、関わる皆様と共有していきたいと考えています。

フェライト系ステンレスとは
Ferritic Stainless Steel

ニッケルが含まれていないから、強くても安価なのです。

従来のステンレス鋼(オーステナイト系ステンレス)は、希少金属であるニッケルが含まれています。このニッケルは、希少金属であるがゆえに価格が相場に左右されやすく建設資材としては扱いにくいものでした。そこで、私たちノーラエンジニアリングは、ニッケルを使わないフェライト系ステンレスに着目しました。

ステンレス鋼の化学成分比較

ステンレス鋼の化学成分比較

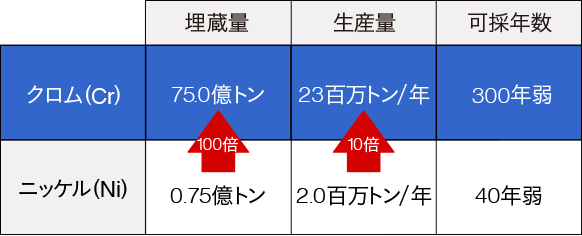

ニッケルとクロムの埋蔵量

ニッケルとクロムの埋蔵量

低炭素化しチタンを添加することで従来のステンレスの問題点を解消しました。

鉄とは違いステンレスには炭素が障害になります。その主な理由は、不働態被膜を形成するクロムが、溶接加工時の熱や使用時の温度などの作用により炭素と結合し炭化クロムをつくり周囲のクロムを減少させ、腐食などの原因になっていたことです。しかし、昨今の技術革新により、ステンレス鋼の製造では低炭素化が進み、更にチタンやニオブなどの安定化元素を添加することによって、溶接時の組織変化や、クロム炭化物の析出を防止し、フェライト系ステンレス鋼の耐久性・加工性の向上が大幅に図られています。

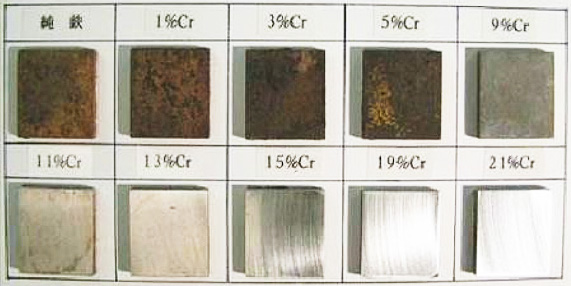

Cr含有量による錆びにくさの変化

ステンレス鋼の化学成分比較

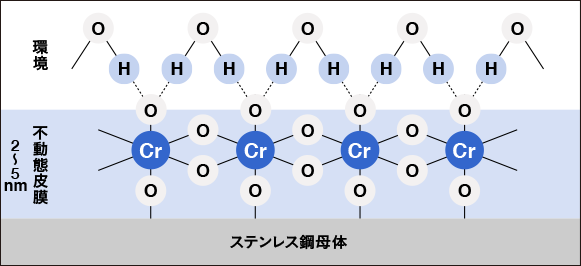

ステンレス鋼耐食のしくみ

ステンレス鋼の化学成分比較

◎素地材のクロム(Cr)が外界の酸素(O)と結合し、表面に厚さ2~5nmの薄い不働態皮膜(保護皮膜)を形成。⇒この不働態皮膜が腐食の発生を防止。

◎不働態皮膜はCr2O3・nH2Oで表される網目構造の酸化皮膜。(水和オキシ水酸化クロムが中心)

◎不働態皮膜は、一般環境下では自己補修能があり、物理的に破壊されても瞬時に再生するため、耐食性が維持される。

特徴
Feature

鋼管は炭素鋼から、ステンレス鋼の時代へ。

安価な上に、軽量で、加工しやすく、腐食しにくく長寿命。これからの配管材は、フェライト系ステンレスの時代です。私たちは、フェライト系ステンレス配管の技術を長年にわたり開発し、満を持して皆様にご提供いたします。

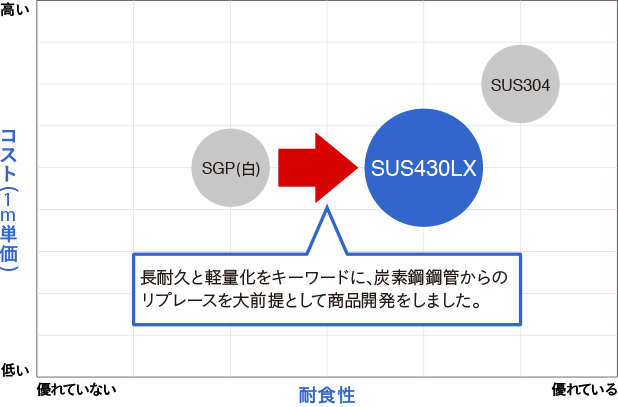

SGP(白)と430LXと304とのコスト比較

SGP(白)と430LXと304とのコスト比較

仕様
Specification

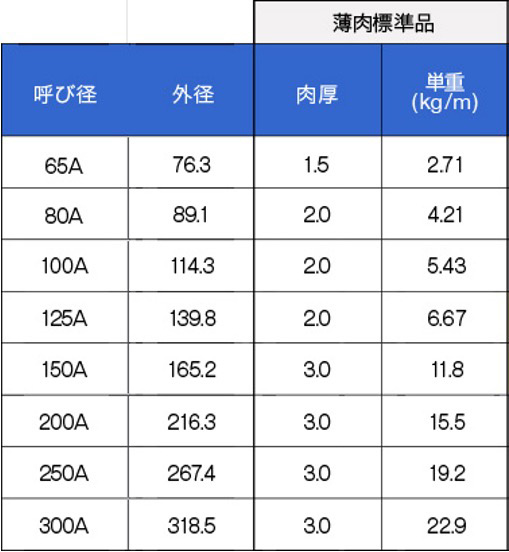

JIS-G3459 SUS430LX-TP 標準サイズ一覧

JIS-G3459 SUS430LX-TP 標準サイズ一覧

約2倍の耐久性・約1/2の軽量化
Durability and light weight

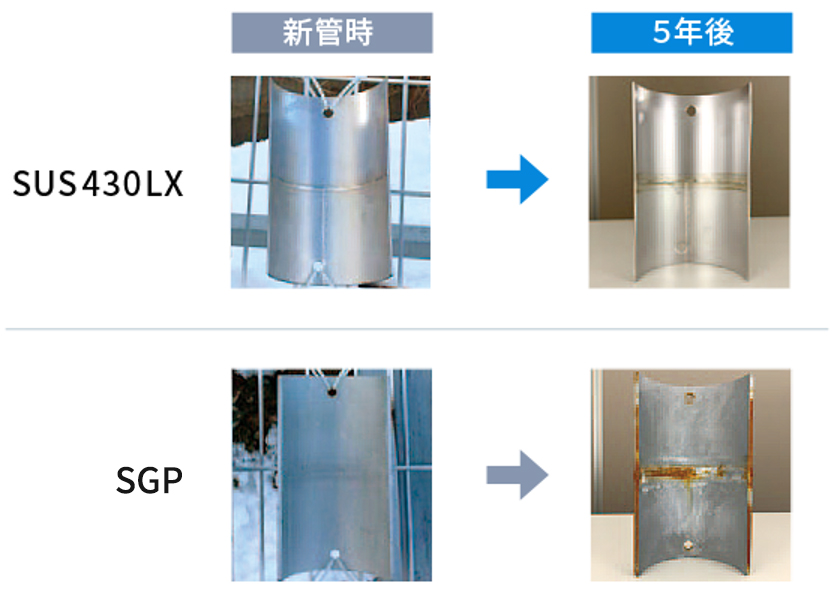

耐久性の向上

SGPと比較して、約2倍の耐久性を実現。

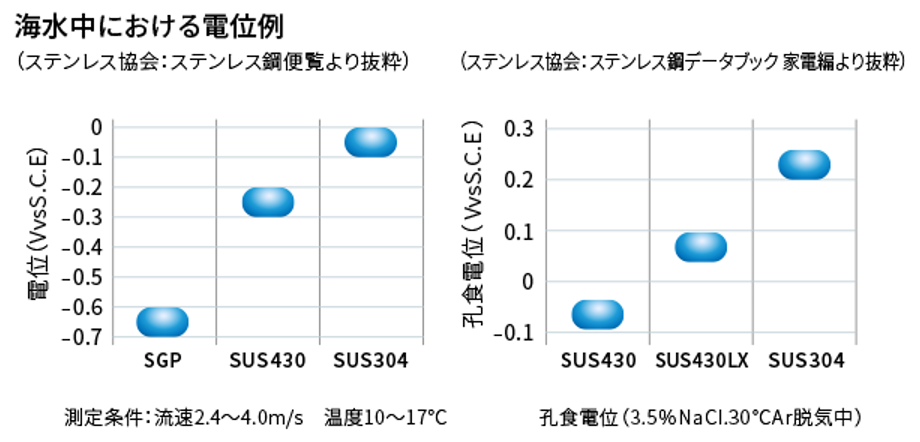

SUS430LXとSUS304の5年間 海水中における電位例

軽量化

SGPと比較して、約1/2の軽量化を実現。

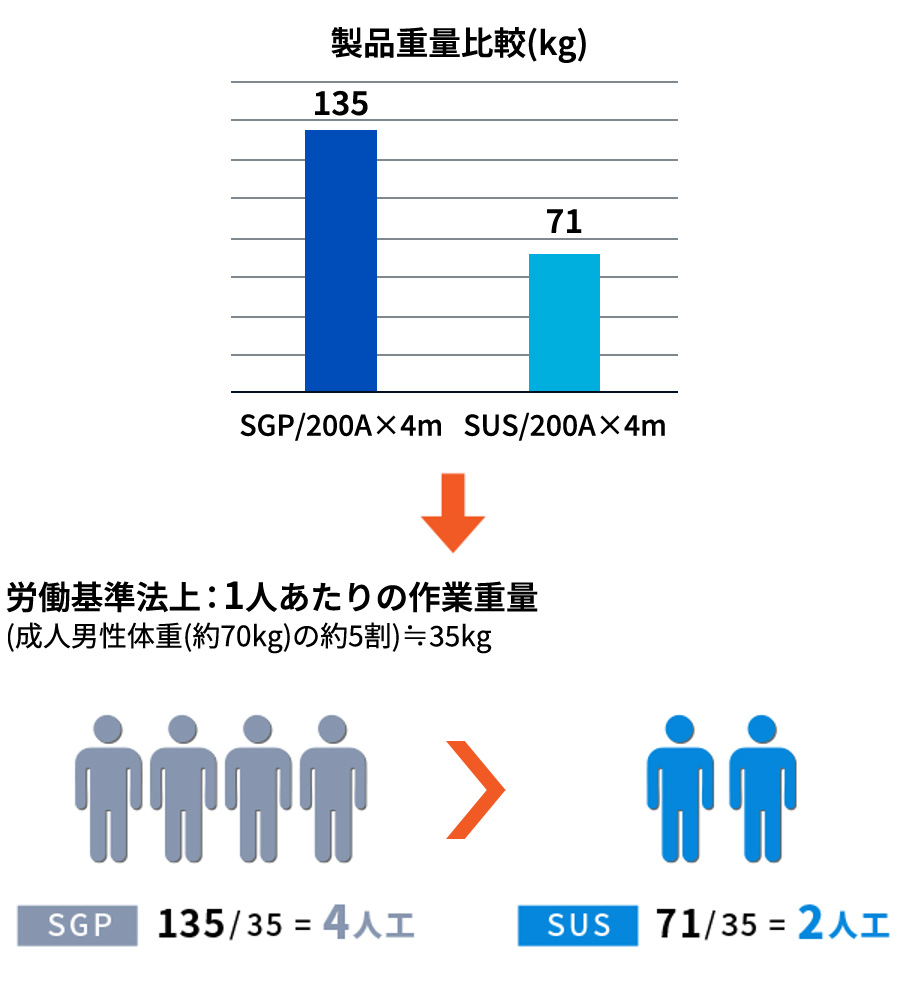

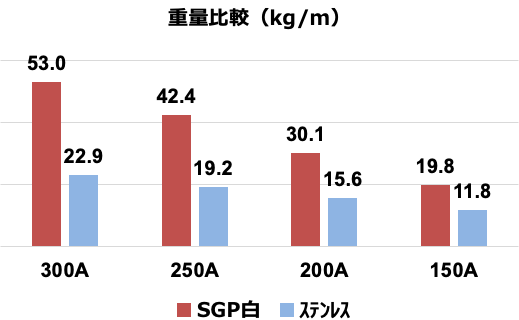

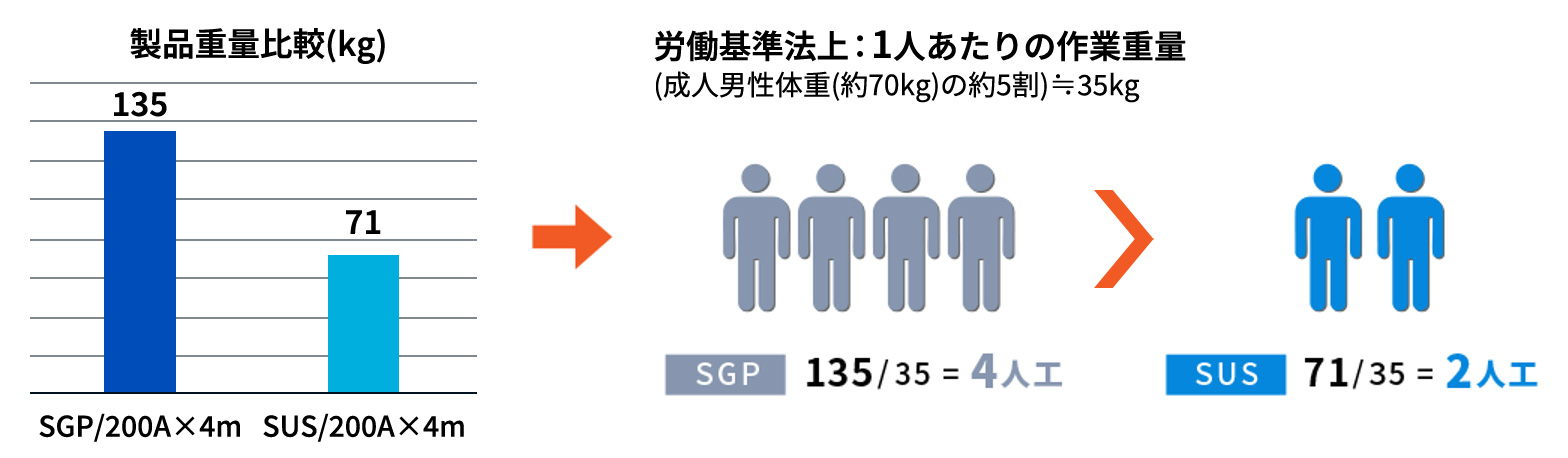

重量の比較

施工工数の削減と三密労働の回避。

SUS430+CFジョイントによる雨水配管施工提案

基準法上:1人あたりの作業重量
基準法上:1人あたりの作業重量

納期の短縮
Delivery

配管のモジュール化により、納期を大幅に短縮。

1製作リードタイムの短縮
1~2週間から、約2日間へ(在庫対応)。

2納品日の変更にも柔軟に対応可能。

3工場に72種類のモジュール配管を在庫。
必要な時に必要な数量を配送可能。

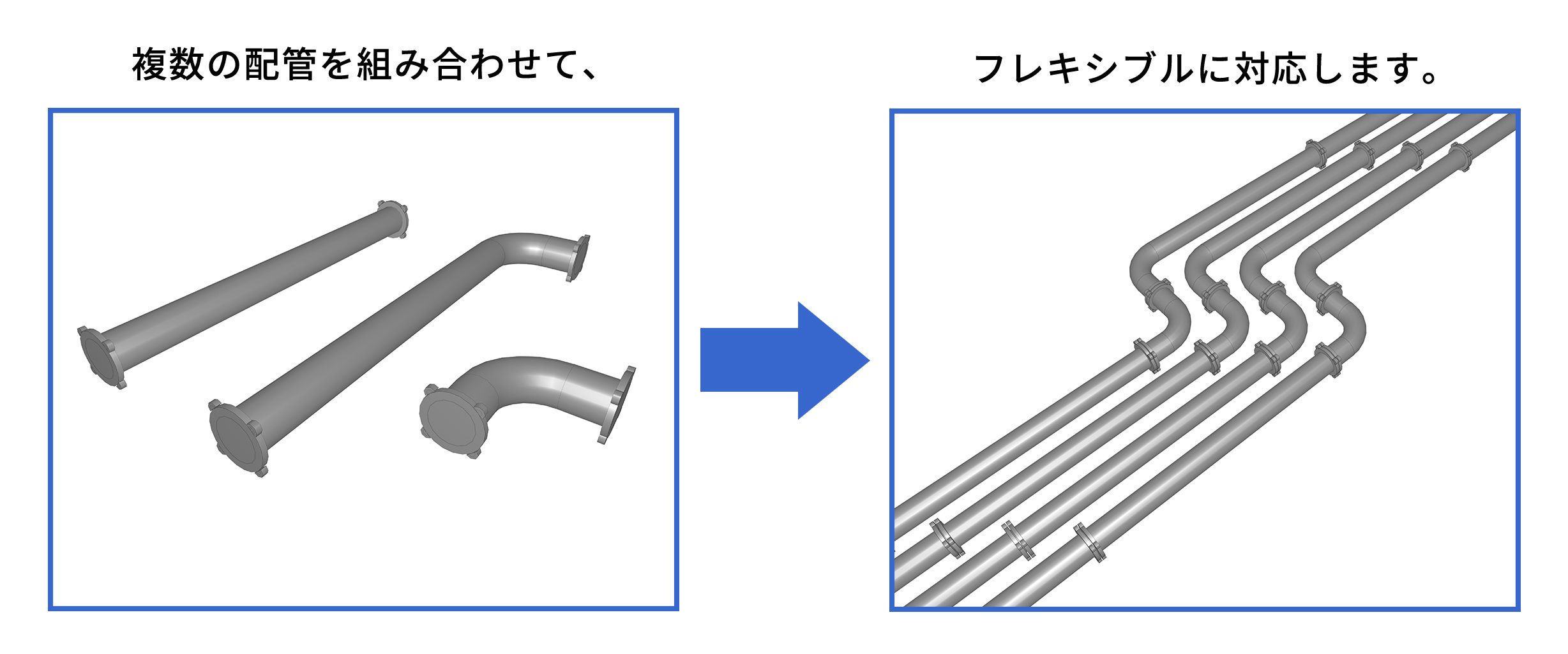

モジュール配管とは、特定の規格寸法配管を、最適に組み合わせて施工する工法。

モジュール配管の図

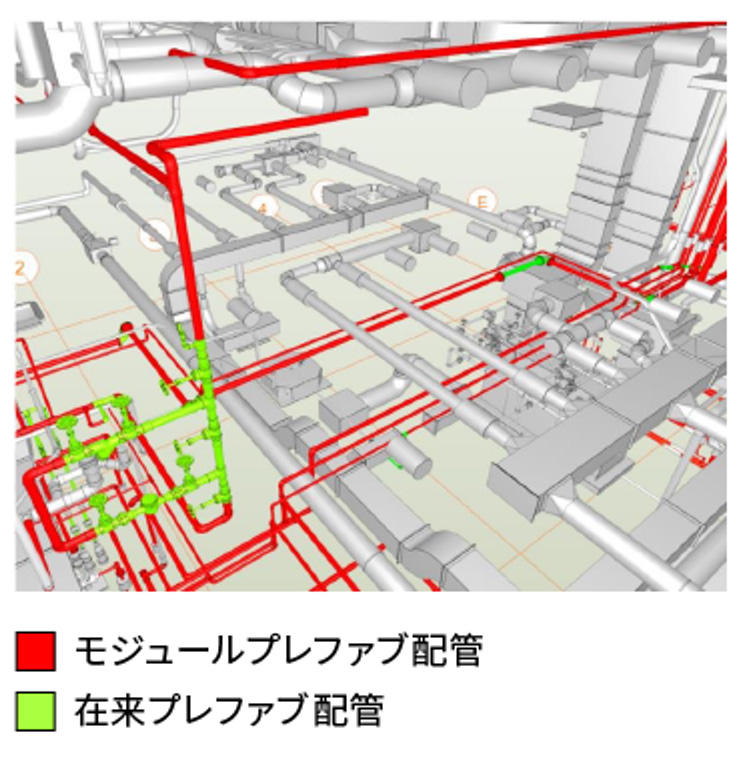

モジュール配管によるプレファブ化。

プレファブ加工のモジュール化イメージ

モジュールのプレファブ化

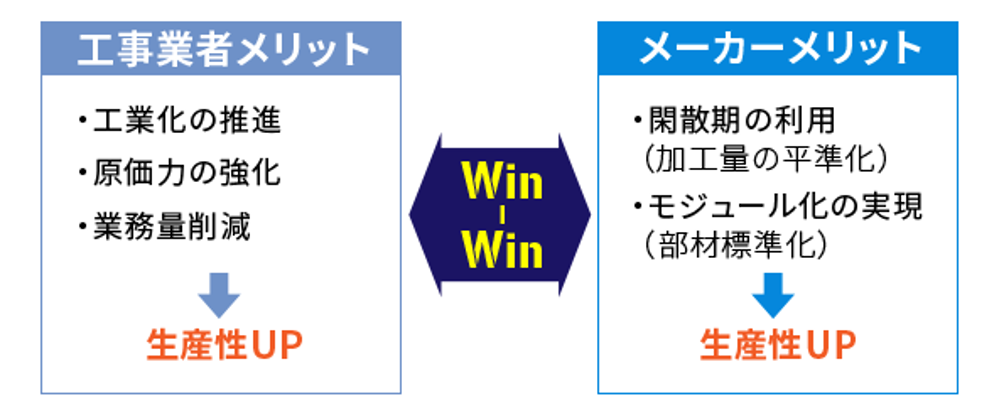

工場閑散期の利用と部材の標準化で新たなメリットを提供します。

工事業者、メーカー共にWin-Winの関係

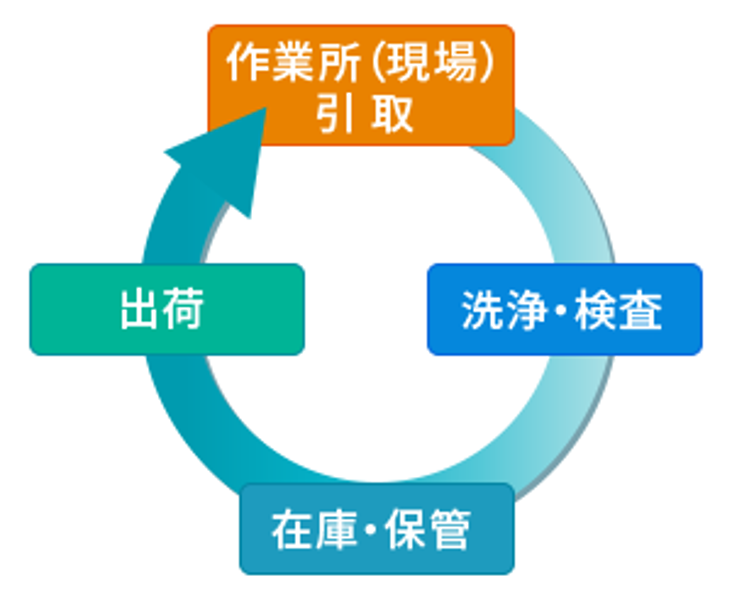

リユース可能
Reuse

フェライトステンレス配管+モジュール化でリユースを可能に。

1今までのように全廃棄からの再製作のような無駄な費用を大幅削減

2フェライトステンレス配管は、傷や汚れがあっても酸洗すれば不動態皮膜が再形成されるので再利用可能

3モジュールなので、誤発注・変更・不要品が発生しても、工場への返品が可能。(別途引取費用必要)

リユースが可能。

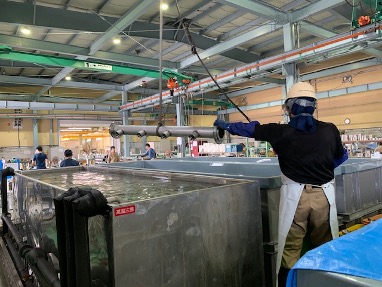

各工場の化学洗浄槽にて脱スケールと不働態化処理が可能。

脱スケールと不働態化処理

安定供給・安定価格
Stable

製造拠点は、福島・滋賀の2か所(2万㎡以上の敷地)。
日本全国へ安定的にお届けします。

製造拠点は福島、滋賀の2か所。日本全国へお届け。

設計・施工アシスト
Assist

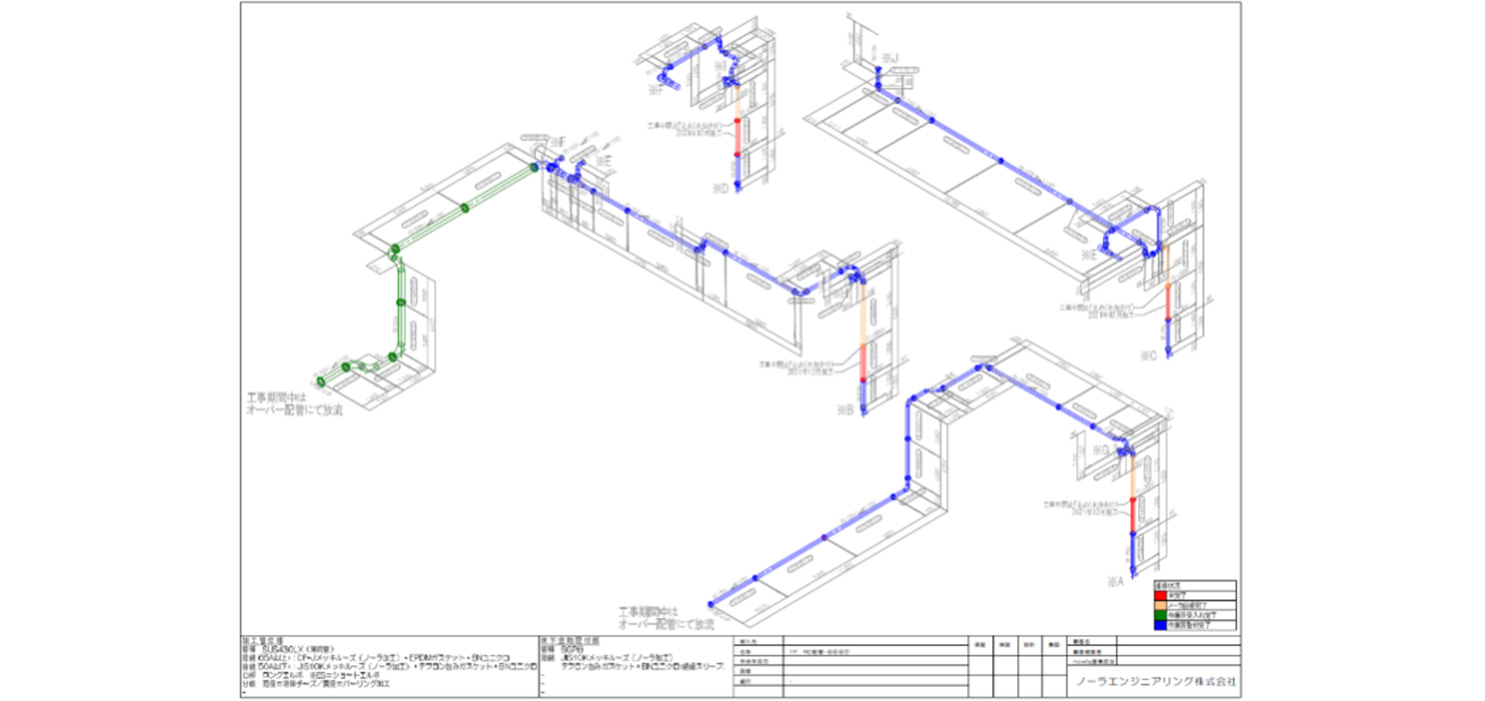

3DCADシステムRebroによる設計支援により、製作図の工程を大幅に削減。

Rebroによる生産性向上の比較

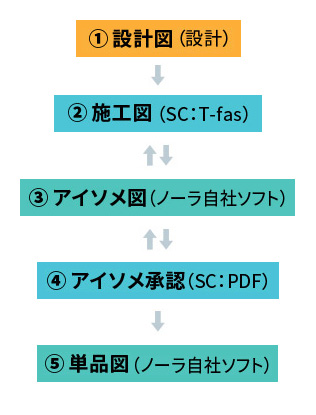

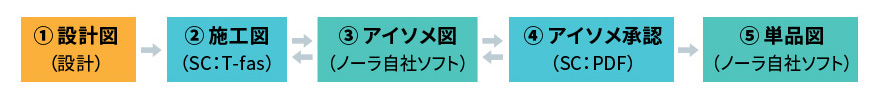

従来の作図工程

製作図までのSTEPが多くお互いの工数、チェックミスも増加
(②~④は変更で複数回発生。)

従来の作図工程 従来の作図工程

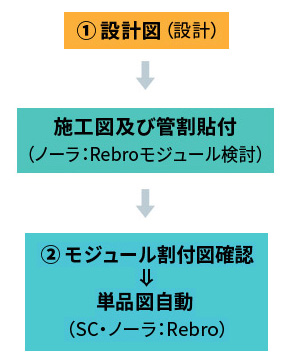

ノーラの新作図システムでの作図工程

製作図のフロントローディングと同一CADデータの共有でチェックミス撲滅生産性向上効果絶大

ノーラの新作図システムでの作図工程 ノーラの新作図システムでの作図工程

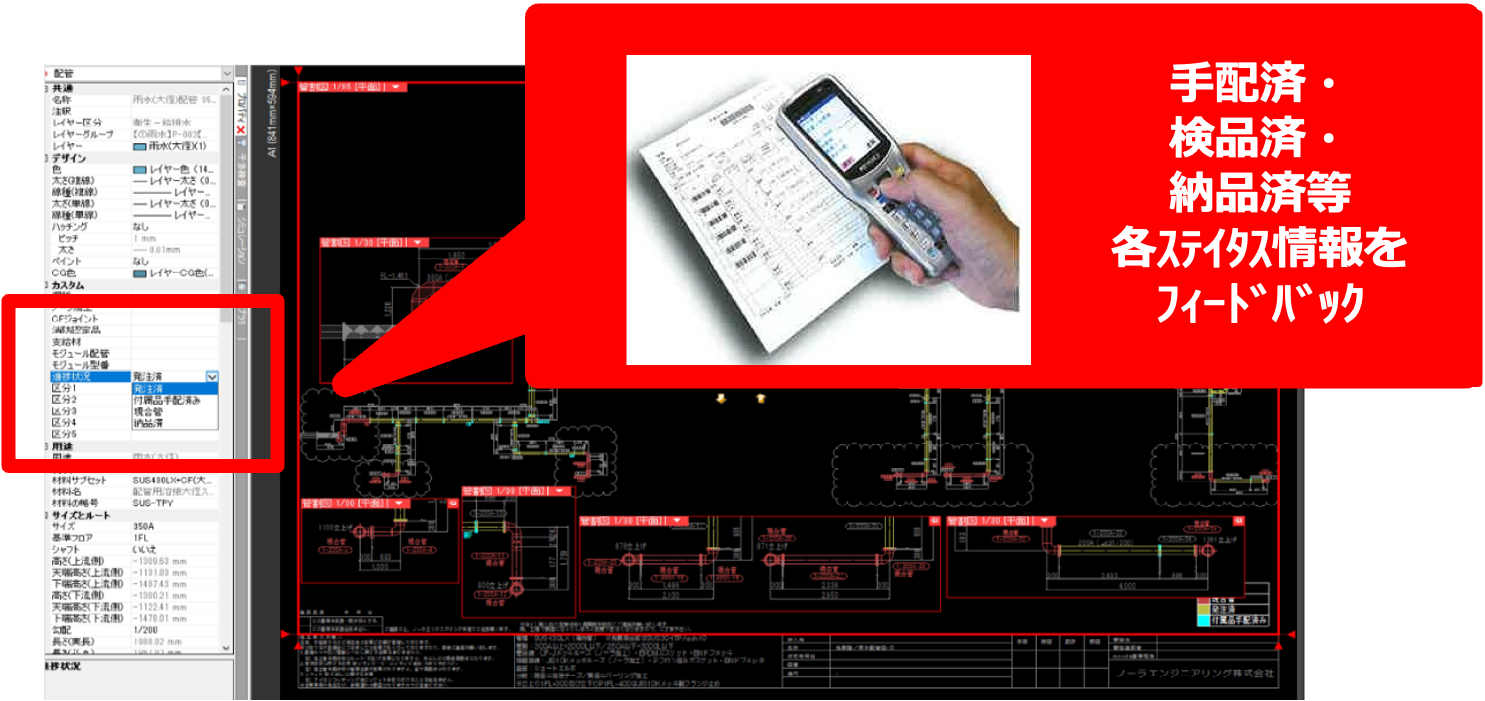

生産状況データをRebroにフィードバックする事で、手配状況を把握できます。

高い施工品質
Quality

多くの試験により、高層プロジェクトへの高い施工品質を実現。

1高さ約5.0mの自吸サイフォン式雨水排水システム実験棟によるテストを繰り返し実施。

高さ約5.0mの自吸サイフォン式雨水排水システム実験棟

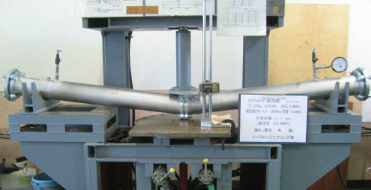

2CFジョイント曲げ試験により層間変位1/50以上を実証。

CFジョイント曲げ試験

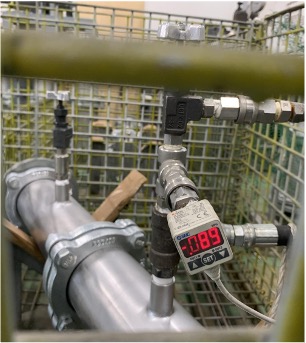

3負圧繰返し試験により、自吸サイフォン式で発生する負圧を実証。

繰返し回数:300回実施
満流排水発生回数:10回/年(想定)
30年間の加速試験

負圧繰返し試験

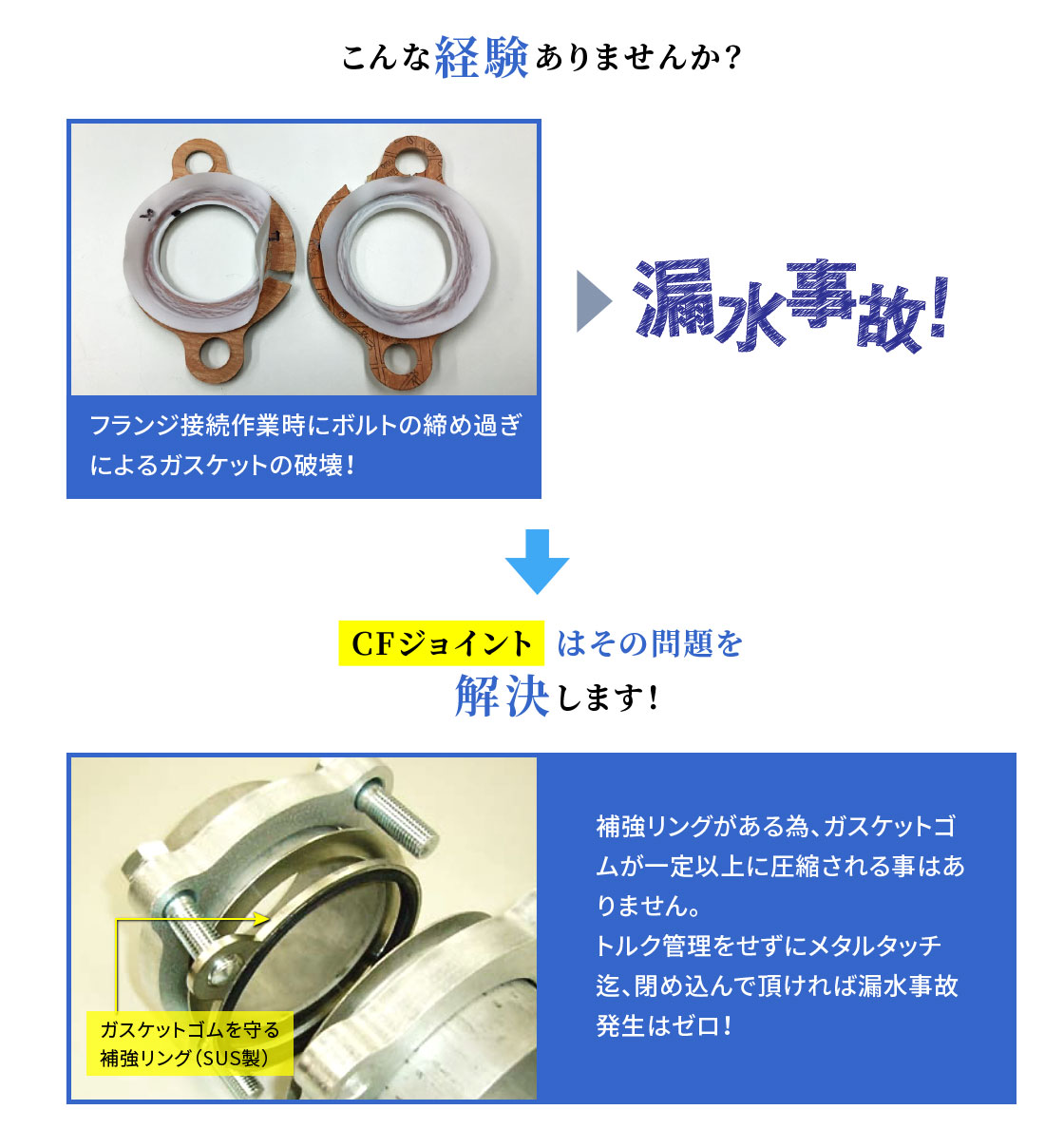

CFジョイントで問題解決!

二本松にある雨水試験場をご紹介します。

用途
Use

認定証
Certification

施工事例
Construction Example

なんばスカイオ
【施工年月:2016年11月】
さいたま赤十字病院 新築工事
【施工年月:2016年3月】
アトレ大井町 空調改修工事
【施工年月:2016年2月】

カタログダウンロード
Downloading Catalog

フェライトステンレス配管パンフレット
フェライトステンレス配管パンフレット.pdf

フェライト系ステンレス配管のパンフレットです。

フェライト系ステンレス加工配管試験成績書
フェライト系ステンレス加工配管試験成績書.pdf

フェライト系ステンレス加工配管の試験成績書です。

ノーラモジュール配管
ノーラモジュール配管.pdf

ノーラモジュール配管のカタログです。

SUS430LX技術資料
SUS430LX技術資料.pdf

SUS430LXTPの技術資料です。
