ノーラ工法ノーラ工法

管端を弊社独自の母管材質を変えない方法で「つば出し加工」して、ボルト・ナットで接合する溶接不要の画期的な鋼管接合方法。
従来の溶接接合に比べ品質の安定・工期の短縮、そしてトータルコストダウンという大きなメリットを実現します。

フェライトステンレス配管システムを動画で知る
ノーラ工法

管端を弊社独自の母管材質を変えない方法で「つば出し加工」して、ボルト・ナットで接合する溶接不要の画期的な鋼管接合方法。
従来の溶接接合に比べ品質の安定・工期の短縮、そしてトータルコストダウンという大きなメリットを実現します。

特徴

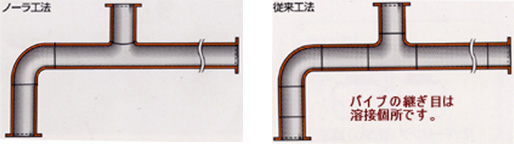

パイプと継手を溶接する従来工法に対し、ノーラ工法では極力継手を使わず溶接箇所を最小限にした鋼管接続工法を可能にし、品質の安定と工期短縮を実現しました。

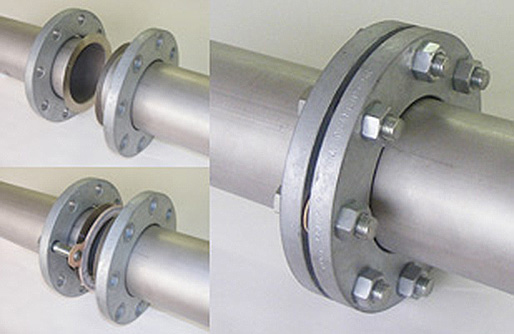

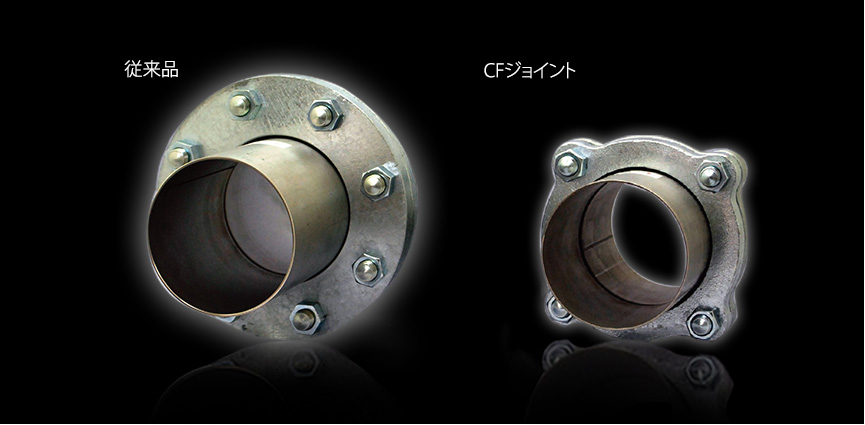

ノーラ加工配管部材の接合は、ルーズフランジで接合します。このルーズフランジには、従来型よりもボルト本数、重量が半減し外径もコンパクトなCFジョイントをご用意しております。CFジョイントはノーラエンジニアリングが自信を持ってご提供する、新世代型のつば出し管継手です。詳しくは、CFジョイントの製品ページをご覧ください。
CFジョイントの詳細へ

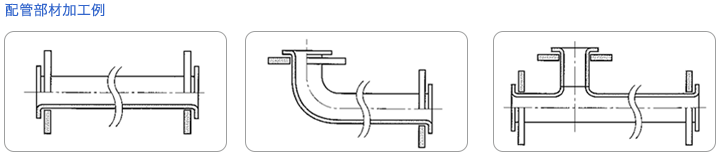

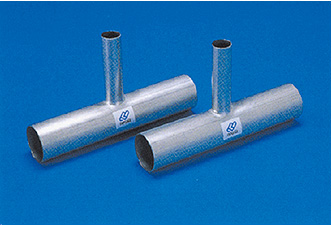

バーリング加工によって製造された、パイプと一体化した枝管と組み合わせる事で、様々な形状のステンレス製の配管が製造できます。

[バーリング加工]

加工箇所に穴を開け、コマ絞り加工を行なうことにより、パイプと一体化した枝管を完成させます。従来のチーズ溶接を必要としない枝出し工法です。

ノーラ工法で製造したステンレス製配管を、以下の用途で用いられている従来製の配管と置き換えることで、コストの低減、工期の短縮などのメリットが生まれます。

[ステンレス連結送水管]

連結送水管にステンレス製の配管を用いることで、配管の重量を約1/3に軽量化することができ、安全性の向上、工費のコストダウンが図れます。ノーラ工法やバーリング加工での製造品、およびCFジョイントは消防認定品となっております。

ステンレス連結送水管の詳細

[高温排水管用ステンレス鋼鋼管製伸縮継手]

配管自体が熱膨張・収縮して熱疲労で接続部の部材が割れる問題を根本的に解決します。高温洗浄排水管などに最適な継手です。

高温排水管用ステンレス鋼鋼管製

加工法

ノーラ工法について

ノーラ加工機に鋼管をセットし、材質に適応した加工方法(冷間、温間)で、ノーラ加工完了まで全自動で加工します。

加工行程図

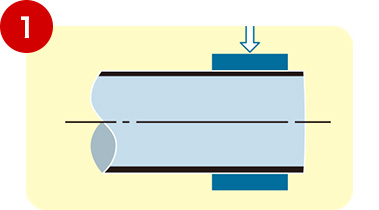

鋼管を挿入し、固定する。

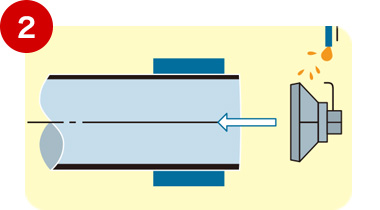

温間加工の場合は加熱用バーナーを挿入する。

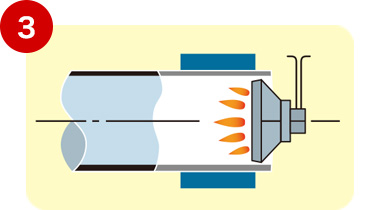

バーナー点火、加熱する

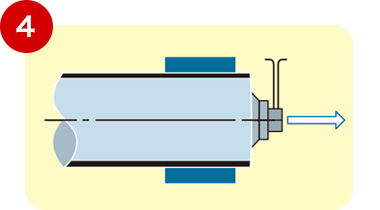

加熱終了後、バーナーをはずす。

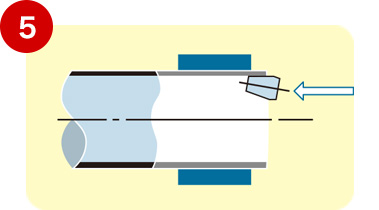

ノーラピンを挿入する。

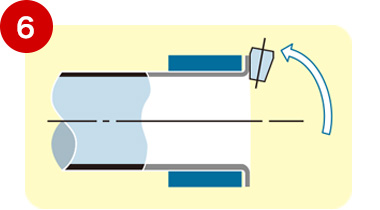

ノーラピンを回転させ、フレアー加工する。

バーリング加工について

加工箇所に穴を開け、コマ絞り加工を行うことにより、パイプと一体化した枝管を完成させます。従来のチーズ溶接を必要としない枝出し工法です。

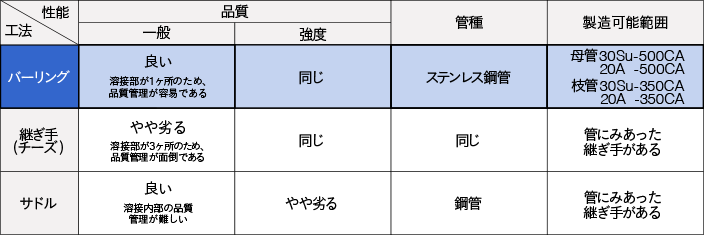

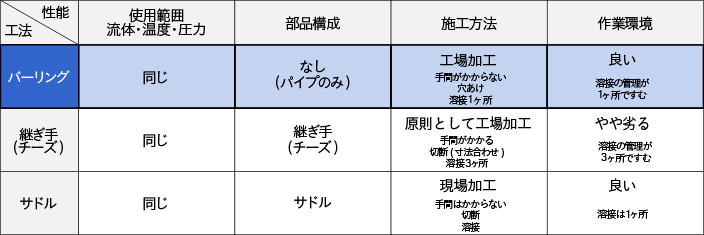

他の加工法との比較

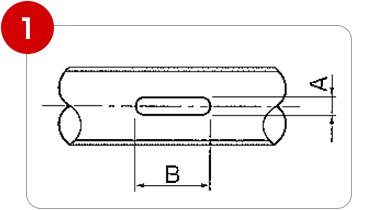

下穴(長穴)あけ。

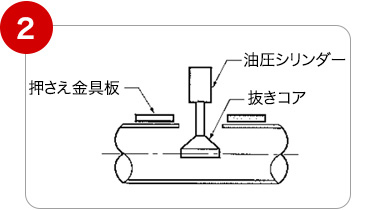

バーリング(枝出し)加工。

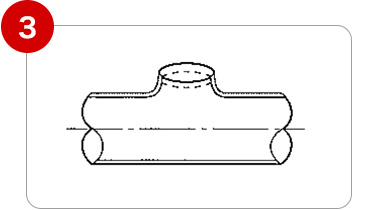

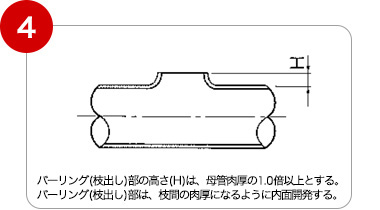

バーリング加工原形。

バーリング加工部の仕上げ(フェースカット)。

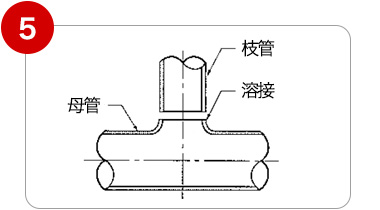

バーリング加工部と枝管の接合(溶接)。

他の加工法との比較

動画

革新的なノーラ工法には、他の追随を許さない強みがあります。溶接不要の高品質のミニマムメソッド、様々なパイプとも一体化ジョイントできるユーティリティ、あらゆる建築物に対応するフレキシビリティ。そして、トータルコストダウン。ぜひ動画にてこれらノーラ工法のメリットを実感してください。

※動画をご覧いただく際はFlash Player(最新版推奨)が必要です。

※使用しているブラウザの設定によってはご覧いただけない場合がございますので、ご了承ください。

※Windows環境で動画をご覧いただけない場合は、こちらから再生をお試しください。

認定証・登録証

ノーラ工法は、各種認定を取得しています。

消防認定取得 (認定番号:PJ-032号)

ノーラ工法
消防認定取得 (認定番号:PJ-032号)

消防認定取得 (認定番号:PJ-033号)

バーリング加工
消防認定取得 (認定番号:PJ-033号)

ステンレス協会SAS371規格品

バーリング加工
ステンレス協会SAS371規格品

建築施工技術・技術審査証明取得

ノーラ工法
建築施工技術・技術審査証明取得
(平成6年取得)

国土交通省共通仕様書

ノーラ工法
国土交通省共通仕様書
管端つば出し管継手として掲載(平成13年)

ステンレス協会SAS363規格品

ノーラ工法
ステンレス協会SAS363規格品

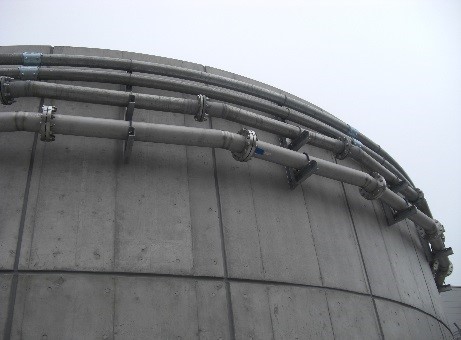

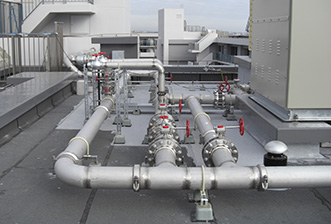

施工事例

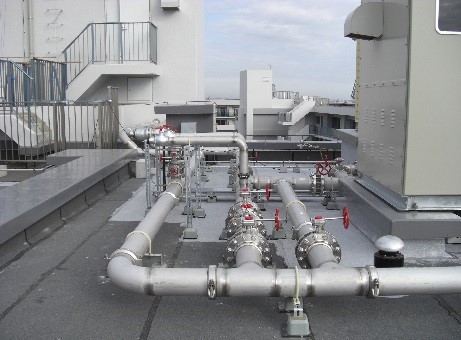

サザン南船橋1 サザン南船橋Ⅱ期工事
【施工年月:2007年7月】

カタログダウンロード

ノーラ工法カタログ
ノーラ工法カタログ.pdf

ノーラ工法についてのデータを掲載したPDFファイルです。

ノーラマシンカタログ
ノーラマシンカタログ.pdf

ノーラマシンについてのデータを掲載したPDFファイルです。

技術者の声

弊社は溶接レス工法のパイオニアとして、溶接継手を極力使わない「つば出し加工」「バーリング加工」「ベンダー加工」を製造機械から自社開発し製品を世間に送り出してきました。その結果今では当たり前の工法として工期短縮・コストダウン・品質の向上へ貢献できたと考えています。

今後も更なる省力化を目指しCFジョイントを初めとした今までに無い商品を開発・販売していきます。

営業本部長
糸澤 尚人
